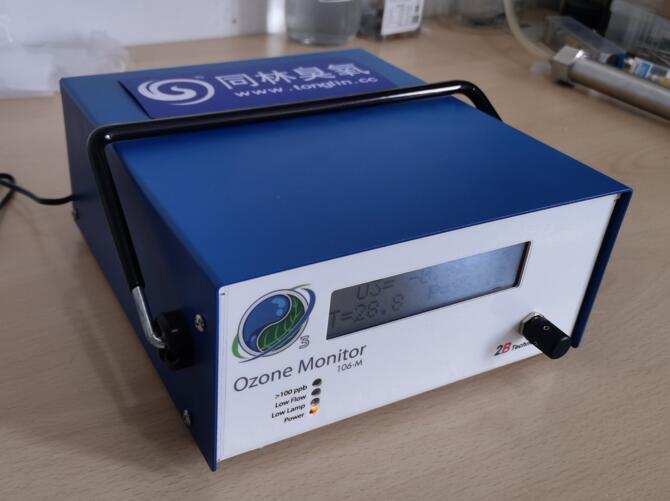

美國2B臭氧檢測儀如何設置校準參數

儀器在工廠校準，斜率（S）和偏移（Z）參數輸入儀器存儲器。這些預設校準參數在儀器的出生證明中給出，并記錄在儀器內吸收池頂部的校準標簽上。然而，用戶可以改變校準參數。例如，如果模擬輸出用于外部數據記錄，則可能需要提供已知量的正偏移（例如，10ppb），因為模擬電壓輸出不低于零ppb，并且電流輸出不低于4mA，在非常低的臭氧混合比下或在用外部洗滌器調零儀器時，一些測量值將低于零。此外，儀器零點可能會隨時間漂移幾個ppb。因此，建議使用外部臭氧洗滌器對儀器進行頻繁調零，以確定偏移量。儀器斜率（增益）的任何變化都可能是由于嚴重的問題，如污染、空氣泄漏、氣流受阻或內部臭氧洗滌器失去催化活性，但也可以進行調整。校正儀器零點后，可調整斜率，使儀器讀數與標準臭氧源一致或者利用來自另一儀器的讀數，其校準被認為是準確的。

要更改校準參數，請從主菜單中選擇Cfg子菜單，然后單擊Cal以獲得顯示

Cal Menu

Fm O3←

點擊Fm子菜單顯示內部流量計的校準系數。

Fm Cal Menu

Fm= 0.92  ←

這是一個乘法因子，如果增加該值，則會增加流量。當將測量流量與連接至儀器入口的校準體積流量計進行比較時，調整該值以校正測量流量。

單擊O3校準子菜單以獲取例如

O3 Cal Menu

Z= -6 S= 1.01←

這里Z是以ppb為單位應用的偏移量（在本例中為-6 ppb），S是應用的斜率（在本示例中為1.01）。Z的值被加到測量的臭氧值上，然后S的值被乘以測量的臭氧數值。校準期間，Z設置為0，S設置為1.00；如果外部洗滌器安裝到位時，儀器讀數平均為6 ppb，則Z值應設置為–6。如果零點校正后，儀器讀數始終為2%低，則S值應設為1.02。

當Cal Menu（校準菜單）首次出現時，Z將用光標加下劃線。您可以旋轉選擇開關以選擇校準參數S或Z。單擊S或Z將選擇要更改的參數并激活閃爍光標。選擇S或Z后，可以通過向左或向右旋轉“選擇”開關來更改其值。選擇所需值后，單擊可關閉閃爍的光標，并允許您滾動到其他參數或? 退出子菜單。設置Z和S值后，單擊? 將顯示返回到Cfg菜單，然后再次單擊←

將返回主菜單。校準參數位于非易失性存儲器中，不受電源故障的影響。

為了調整零點偏移，在儀器預熱至少20分鐘后，連接外部臭氧洗滌器并測量幾分鐘。例如，如果這些測量值的平均值為4.4 ppb，則從Z的當前值中減去4；i、 e.如果在測量期間Z設置為3，則將Z更改為–1。
