德國BMT DH6氣體冷卻器如何使用

DH6電動冷卻器/干燥器是一種流槽式冷卻裝置，用于從樣品氣體中去除水蒸氣（或其他蒸氣），例如用于臭氧含量的光度測量。熱交換器是一個垂直定向的不銹鋼管，由Peltier電動冷卻系統從外部冷卻。管子內表面的溫度自動控制在1oC到15°C之間。

DH6是一個約279x140x64 mm（高x深x寬）的盒子，需要直立（直立位置是不可避免的，因為冷卻器內形成的冷凝物必須流回廢氣系統）。在反應容器的頂部，或在大直徑尾氣管中，“旁路”插入一個帶有PTFE密封的大型SS配件中。該配件可以擰入3/8“NPT螺紋鉆孔，也可以焊接到內徑17 mm的鉆孔中。當必須拆除干燥器進行維修或修理時，提供一個PVC塞來緊密關閉配件（該塞通過一根薄SS絞線永久固定在安裝配件上）。當廢氣處于顯著超壓時應使用截止球閥。

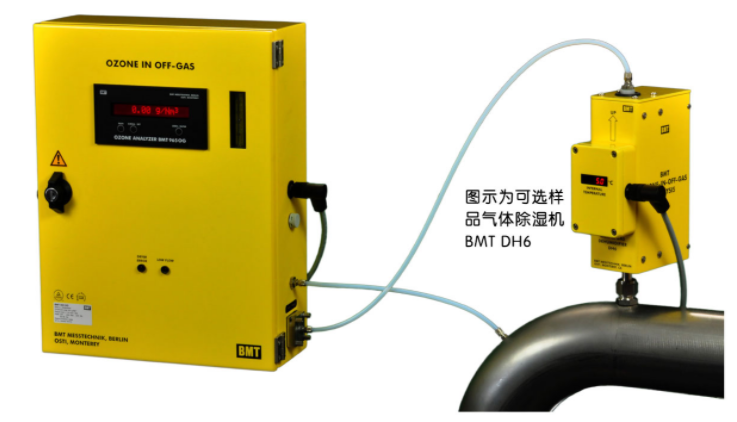

冷卻器/干燥器DH6（安裝在樣品點）和24VDC/40W電源通過電纜連接。該電纜的更大長度可以是10米。3x5 mm FEP卡套管（可選世偉洛克）將樣品氣體從DH6引導至臭氧分析儀（也可提供4x6 mm FEP管接頭和6 mm或?“世偉洛克接頭）。除濕后的樣品氣體現在不會在樣品卡套管內形成任何冷凝液。

為了安全起見，可以在管路中提供可選的集塵器DT 100，并在通過樣氣冷卻器/干燥器后觀察樣氣。
